博通:28nm是芯片业最佳方案

来源:快科技 作者:万南


5月底,世界半导体业见证了有史以来最大的收购案,新加坡安华高(Avago)出资370亿美元收购美国芯片制造商博通(Broadcom)。

在紧张整合的过程中,博通也在昨日晚间在北京举办了媒体沟通会。据飞象网报道,博通在会上与多家中国企业签署了一系列合作谅解备忘录(MOU)。

值得注意的是,博通总裁兼首席执行官Scott McGregor谈到了自己对半导体业的看法。他说,随着芯片设计工艺的不断提高,单体晶体管成本逐步增长,摩尔定律的回报率首次出现降低趋势

28nm可能是芯片工艺和集成成本间一个最优的节点。”Scott McGregor认为,“未来芯片成本的降低将不再是依靠工艺工程的改进,而将源于设计工程的改进。”

设计工程的改进,将更加考验芯片厂商的规模和实力,包括产品的集成度和全面性。“芯片业赢者通吃的趋势正在加剧,小型芯片公司将难以为继,未来或许一半的芯片企业会从我们的视线消失。”Scott McGregor表示。

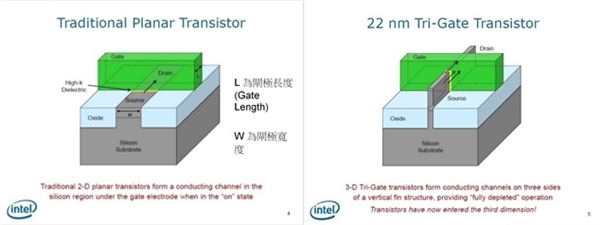

关于缩小制程的物理限制,我们曾做过科普晶体管在达到20nm时,就会遇到量子物理中的漏电现象,这是行业的难点

不过,中芯国际已经联手华为、高通等企业,将打造中国最先进的14nm研发平台

博通:28nm是芯片业最佳方案

博通:28nm是芯片业最佳方案

博通:28nm是芯片业最佳方案

转自 http://news.mydrivers.com/1/436/436218.htm


时间:2015-06-26 08:57 来源:快科技 作者:万南 原文链接
